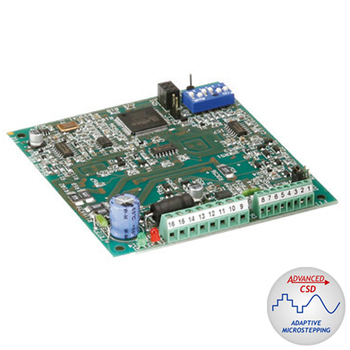

Il modello A-CSD 02.V è costituito da una scheda open-frame in formato 92 x 85 x 22 mm ed è dotato di connettori a vite, distinti fra logica e potenza.
In grado di comandare motori passo-passo aventi corrente nominale fino a 2,4 Amp, è la scelta perfetta per applicazioni a media-bassa potenza con motori di taglia piccola.
A-CSD è il nome della nuova serie di azionamenti di tipo bipolare a bassa potenza di R.T.A., specificamente sviluppata per applicazioni sensibili al rumore acustico e alla vibrazione con interfaccia STEP&DIREZIONE.
La serie A-CSD è caratterizzata da un range di tensione di alimentazione basso (fino a 48 VDC), massima compattezza e funzionamento silenzioso e versatile. Tutti i modelli sono equipaggiati di sistemi chopper con stadi finali mosfet ad elevato rendimento e protezioni per corto circuito, sovratensione e temperatura.
La gestione intelligente del profilo di corrente unita ad una soluzione innovativa denominata adaptive microstepping consente di ottenere ottimi risultati in termini di morbidezza di movimento ad ogni livello di risoluzione.
Un'attenta progettazione ha portato ad un sistema di controllo altamente evoluto, preservando la tradizionale semplicità d'uso e l'estrema affidabilità degli azionamenti R.T.A.
* Versione: scheda open-frame formato 92 x 85 x 22 mm, dotata di connettori a vite.
* Range tensione di alimentazione: 24-48 VDC.
* Range di corrente: 0,7-2,4 Amp. Impostazione di 8 valori intermedi mediante dip-switch.
* Microstepping: 400, 800, 1.600, 3.200 impulsi/giro. Impostazione mediante dip- switch.
* Gestione del profilo di corrente impostabile mediante dip-switch.
* Riduzione automatica di corrente a motore fermo.
* Protezioni:
- Protezione di minima e massima tensione.
- Protezione contro il corto circuito alle uscite motore.
- Protezione termica.
* Evoluto sistema di smorzamento per il massimo controllo di rumorosità e vibrazioni.
* Adaptive microstepping.
* UL Recognized.
* Garanzia: 24 mesi.
