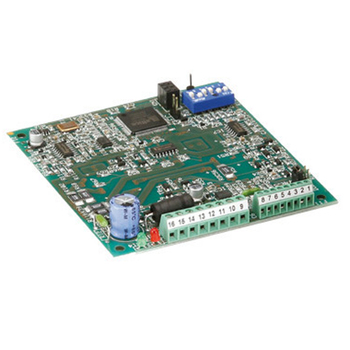

Il modello CSD 02.V è costituito da una scheda open-frame in formato 92 x 85 x 22 mm ed è dotato di connettori a vite, distinti fra logica e potenza.
In grado di comandare motori passo passo aventi corrente nominale fino a 2,4 Amp, è la scelta perfetta per applicazioni a media-bassa potenza con motori di taglia piccola.
La serie CSD di azionamenti di tipo bipolare ministep costituisce la linea a bassa potenza dei prodotti R.T.A. Essa comprende 2 famiglie di prodotti caratterizzate da funzioni evolute e da diverse possibilità di interfaccia.
Gli azionamenti serie CSD sono connotati dalla alta qualità ed affidabilità tipica dei prodotti R.T.A., ma anche da un costo molto competitivo.
Tutti i modelli sono dotati di sistemi Chopper con stadio finale Mosfet ad elevato rendimento, funzione microstepping fino a 3.200 imp/giro per i modelli Step&Direzione e fino a 4.000 imp/giro per i modelli programmabili.
* Versione: scheda open-frame formato 92 x 85 x 22 mm, dotata di connettori a vite.
* Range tensione di alimentazione: 24-48 VDC.
* Range di corrente: 0,7-2,4 Amp. Impostazione di 8 valori intermedi mediante dip-switch.
* Microstepping: 400, 800, 1.600, 3.200 impulsi/giro. Impostazione mediante dip- switch.
* Riduzione automatica di corrente a motore fermo.
* Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
* Circuito elettronico di smorzamento per il massimo controllo di rumorosità e vibrazioni.
* Possibilità di impostazione degli ingressi Pull-UP o Pull-Down.
* UL Recognized.
* Garanzia: 24 mesi.
