Azionamento open-frame NDC 06

Azionamento open-frame NDC 06

( 24 - 75 VDC 1.9 - 6.0 Amp )

PDF Downloaden

PREIS

1 Stk : 258.00 €

( ohne MwSt)

2-5 Stk : 196.99 €

( ohne MwSt)

FÜR 5+ STÜCKE BITTE WENDEN SIE SICH AN RTA

EIN ANGEBOT ZU ERHALTEN

Andere Modelle NDC verfügbar:

EINLEITUNG

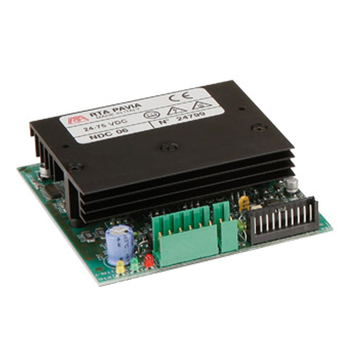

Il modello NDC 06 è costituito da una scheda open-frame in formato 101 x 94 x 25 mm ed è dotato di connettori a estrazione AMP, distinti fra logica e potenza.
In grado di comandare motori passo-passo aventi corrente nominale fino a 6 Amp, è la scelta perfetta per applicazioni a media potenza con motori di taglia piccola.

La serie NDC di azionamenti di tipo bipolare ministep costituisce la linea di prodotti a media potenza di R.T.A. con interfaccia STEP&DIREZIONE.
Essa è caratterizzata da un range di tensione di alimentazione medio (fino a 75 VDC), ingombri contenuti e grande flessibilità di utilizzo.
Tutti i modelli sono equipaggiati di sistemi Chopper con stadi finali Mosfet ad elevato rendimento, funzione microstepping fino a 4.000 impulsi/giro e protezioni per corto circuito, sovratensione, temperatura.
L'ampio range di tensioni e correnti impostabili hanno reso tale driver un vero best seller tra i prodotti RTA.

TECHNISCHE DATEN

* Versione: scheda open-frame formato 101 x 94 x 25 mm, dotata di connettori a vite.
* Range tensione di alimentazione: 24-75 VDC.
* Range di corrente: 1,9-6 Amp. Impostazione di 8 valori intermedi mediante dip-switch.
* Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 impulsi/giro. Impostazione mediante dip- switch.
* Riduzione automatica di corrente a motore fermo.* Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
* Circuito elettronico di smorzamento per il massimo controllo di rumorosità e vibrazioni.
* Ingressi opto-isolati.
* Disponibile un oscillatore interno, impostabile mediante dip-switch.
* Garanzia: 24 mesi.
